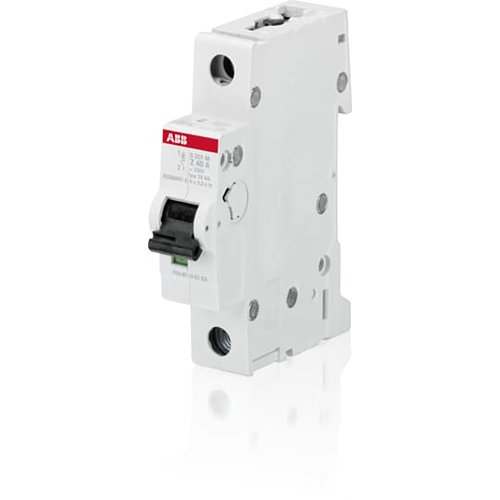

ABB Componenten 10 kA Automaat 1 polig B kar 40A
Artikelnummer: 20115097
Artikelnummer fabrikant: 2CDS271001R0405
EAN Code: 4016779549493
ABB Componenten, System pro M compact, S201M-B40, 10 kA Automaat 1 polig B kar 40A, AC/DC, B, 4,8, IP20
De S201M-B40 uit de System pro M compact-serie is een 1-polige installatieautomaat met B-karakteristiek en 40 A, ontwikkeld voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. De stroombegrenzende werking reduceert foutenergie, wat componenten beschermt en stilstand verkleint. Met een schakelvermogen tot 10 kA bij 230/400 V AC en conformiteit aan IEC/EN 60898-1 en 60947-2 is hij inzetbaar in woon-, utiliteits- en industrietoepassingen.Twee uitschakelmechanismen – vertraagd thermisch voor overbelasting en elektromechanisch voor kortsluiting – zorgen voor snelle, selectieve afschakeling. De mogelijkheid om een onderbouwbaar hulpcontact te plaatsen bespaart tot 50% ruimte, ideaal in compacte railopstellingen en voor signaal- en monitoringdoeleinden. Beschikbaar binnen een breed scala aan karakteristieken en configuraties voor consistente projectstandaardisatie.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 40 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 4,8 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
