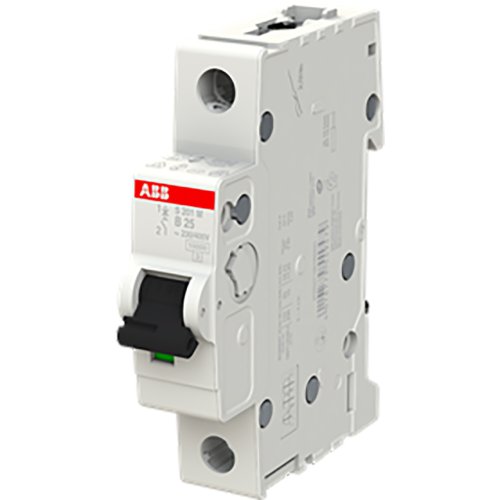

ABB Componenten 10 kA Automaat 1 polig B kar 25A
Artikelnummer: 20115081
Artikelnummer fabrikant: 2CDS271001R0255
EAN Code: 4016779549479
ABB Componenten, System pro M compact, S201M-B25, 10 kA Automaat 1 polig B kar 25A, AC/DC, B, 3,2, IP20
De S201M-B25 uit de System pro M compact-serie is een 1-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Met B-karakteristiek, 25 A nominale stroom en een schakelvermogen tot 10 kA begrenst hij foutstromen effectief, waardoor de thermische en mechanische belasting in de installatie afneemt.Twee uitschakelmechanismen zorgen voor zekerheid in elke situatie: een vertraagd thermisch mechanisme voor overbelasting en een elektromagnetisch mechanisme voor kortsluitingen. De S200M-reeks voldoet aan IEC/EN 60898-1 en IEC/EN 60947-2 en is geschikt voor woon-, utiliteits- en industriële omgevingen. Een onder te monteren hulpcontact of signaal-/hulpcontact bespaart tot 50% railruimte en maakt uitbreidingen efficiënt. Binnen dezelfde serie blijft de opbouw uniform, wat engineering en onderhoud vereenvoudigt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,2 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
