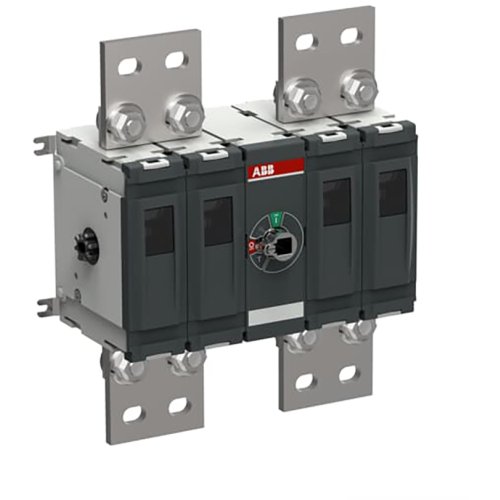

ABB breaker 4p 1000v OTDC1000F22
Artikelnummer: 11001094
Artikelnummer fabrikant: 1SCA161286R1001
EAN Code: 6417019913889
ABB Componenten, OTDC, OTDC1000F22, DC Lastscheider voor 1000 Vdc, 1000A enkel circuit 6c, 6g, IEC 60947-1, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC1000F22 is een DC lastscheider uit de OTDC-serie voor het veilig onderbreken en isoleren van 1000 Vdc in grootschalige fotovoltaïsche systemen. Het vierpolige ontwerp biedt betrouwbare scheiding bij stromen tot 1000 A, ideaal voor toepassing in combinerboxen en omvormers op utility‑scale niveau.Dankzij het geoptimaliseerde ontwerp combineert het compacte formaat ruimtebesparing met hogere efficiëntie en performance. Dit helpt de totale systeemrendementen te verbeteren en maakt kleinere behuizingen mogelijk. Conformiteit met IEC 60947-1 en -3 waarborgt veilige schakeling en consistente prestaties in veeleisende omgevingen. De robuuste bouw en soepele handbediening ondersteunen snelle integratie en onderhoudszekerheid, zodat projecten sneller opleveren en langdurig betrouwbaar draaien.
| Breedte | 255,5 |
| Aantal polen | 4 |
| Hoogte | 211 |
| Diepte | 135 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 10 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
