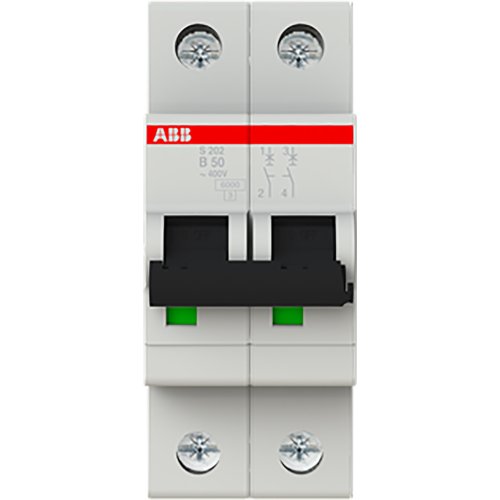

ABB automaat 2p b50 6ka S202-B50
Artikelnummer: 8020546
Artikelnummer fabrikant: 2CDS252001R0505
EAN Code: 4016779550949
ABB Componenten, System pro M compact, S202-B50, 6 kA Automaat 2 polig B kar 50A, AC/DC, B, 6,5, IP20
De S202-B50 uit de System pro M compact-serie is een 2-polige installatieautomaat voor betrouwbare bescherming van eindgroepen tegen overbelasting en kortsluiting. Met B-karakteristiek en 50 A nominale stroom schakelt hij snel en stroombegrenzend af, waardoor thermische en mechanische belasting op kabels en componenten afneemt en stilstand wordt beperkt.Deze uitvoering biedt een schakelvermogen tot 6 kA bij 230/400 V AC en combineert een vertraagd thermisch mechanisme voor overbelasting met een elektromagnetische trip voor kortsluitingen. Binnen System pro M compact is hij eenvoudig uit te breiden; een onderbouwbaar hulpcontact bespaart tot 50% ruimte in de verdeler. Conformiteit met IEC/EN 60898-1, IEC/EN 60947-2 en UL1077 onderstreept de brede inzetbaarheid in woningbouw, utiliteit en industriële omgevingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 6,5 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
