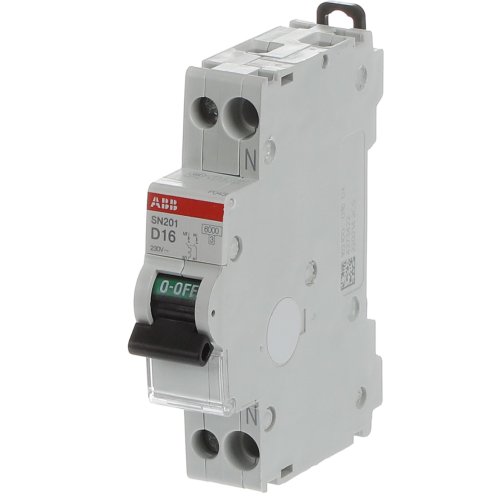

ABB automaat 1p+n d16 6ka SN201-D16
Artikelnummer: 8020548
Artikelnummer fabrikant: 2CSS255101R0161
EAN Code: 8012542092650
ABB Componenten, System pro M compact, SN201-D16, Installatieautomaat 1P+N, 6kA-10kA, D kar, 16A, AC, D, 3,6, IP20
De SN201-D16 is een installatieautomaat uit de System pro M compact-serie voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Het 1P+N-ontwerp in 1 module bespaart ruimte op de DIN-rail en houdt de kast overzichtelijk. De nul zit rechts, wat de bedrading en foutdiagnose vereenvoudigt.Deze uitvoering met D-karakteristiek is ideaal bij hoge inschakelstromen, zodat motoren of transformatoren starten zonder ongewenst uitschakelen. Met een nominale stroom van 16 A en een schakelvermogen van 6–10 kA biedt hij robuuste bedrijfszekerheid in uiteenlopende toepassingen. De compacte bouw maakt snelle montage mogelijk en zorgt voor nette, schaalbare opbouw in System pro M compact-omgevingen. Zo wordt een stabiele, veilige en efficiënte verdeling van energie gegarandeerd met minimale stilstand.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 10.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,6 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
