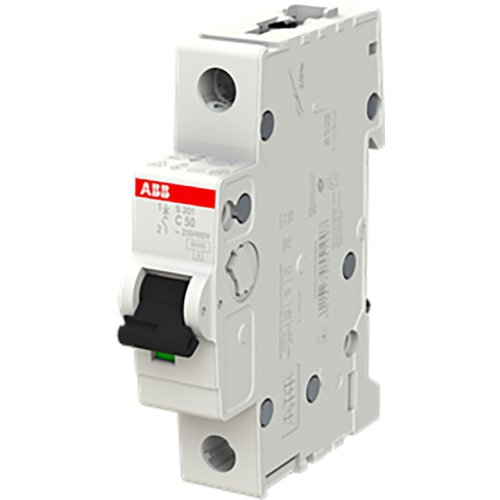

ABB automaat 1p c50 6ka S201-C50
Artikelnummer: 11009581
Artikelnummer fabrikant: 2CDS251001R0504
EAN Code: 4016779551007
ABB Componenten, System pro M compact, S201-C50, 6 kA Automaat 1 polig C kar 50A, AC/DC, C, 3,25, IP20
De S201-C50 uit de System pro M compact-serie is een 1-polige installatieautomaat voor betrouwbare beveiliging van stroomkringen tegen overbelasting en kortsluiting. Met C-karakteristiek en 50 A nominale stroom is hij geschikt voor schakel- en verdeelinrichtingen in woning-, utiliteits- en industrietoepassingen, met een afschakelvermogen tot 6 kA bij 230/400 V AC.Dankzij stroombegrenzing vermindert hij foutenergie en belasting op bekabeling, wat de bedrijfscontinuïteit en selectiviteit ten goede komt. De combinatie van vertraagde thermische uitschakeling en een elektromechanische kortsluitbeveiliging zorgt voor snelle, voorspelbare respons. Conformiteit met IEC/EN 60898-1, IEC/EN 60947-2 en UL1077 onderbouwt de veiligheid. Optioneel kan een onderaan gemonteerd hulpcontact worden toegevoegd, waarmee tot 50% ruimte in de kast wordt bespaard.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,25 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
