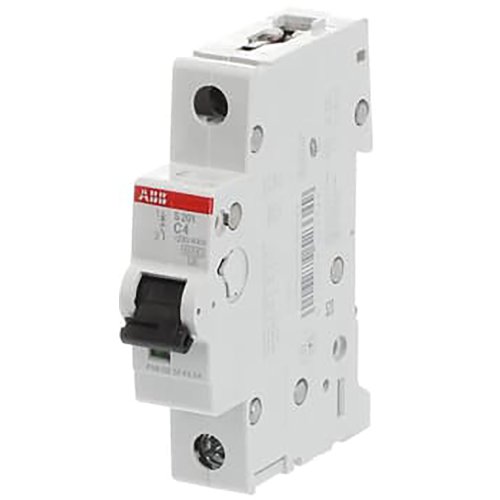

ABB automaat 1p c4 6ka S201-C4
Artikelnummer: 8024985
Artikelnummer fabrikant: 2CDS251001R0044
EAN Code: 4016779523349
ABB Componenten, System pro M compact, S201-C4, 6 kA Automaat 1 polig C kar 4A, AC/DC, C, 1,8, IP20
De S201-C4 uit de System pro M compact serie is een 1‑polige installatieautomaat met C‑karakteristiek, 4 A. Hij beveiligt eindgroepen tegen overbelasting en kortsluiting in woon-, utiliteits- en industriële toepassingen en beperkt de foutstroom snel, wat warmte- en installatiestress reduceert en beschikbaarheid verhoogt.De combinatie van vertraagde thermische afschakeling voor overbelasting en een elektromagnetisch mechanisme voor kortsluiting zorgt voor betrouwbare selectiviteit. De reeks biedt schakelvermogens tot 6 kA bij 230/400 V AC en voldoet aan IEC/EN 60898‑1, IEC/EN 60947‑2 en UL1077, waardoor toepasbaarheid en conformiteit geborgd zijn. Een onder te monteren hulpcontact bespaart tot 50% ruimte in de kast, ideaal waar compact bouwen en duidelijke signaal-/hulpcontactfuncties gewenst zijn.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 4 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 1,8 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
