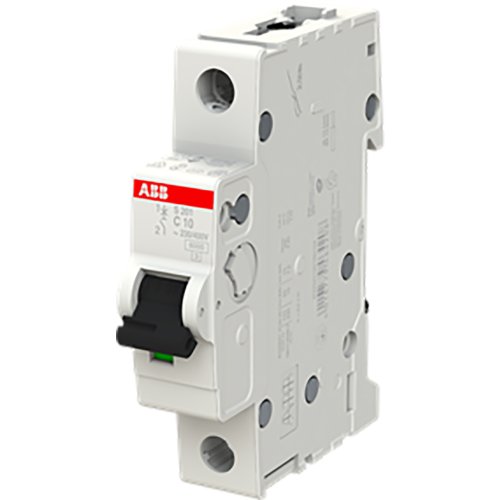

ABB automaat 1p c10 6ka S201-C10
Artikelnummer: 8024986
Artikelnummer fabrikant: 2CDS251001R0104
EAN Code: 4016779464208
ABB Componenten, System pro M compact, S201-C10, 6 kA Automaat 1 polig C kar 10A, AC/DC, C, 2,1, IP20
De S201-C10 uit de System pro M compact serie is een 1-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen. Hij schakelt snel af bij overbelasting en kortsluiting, waardoor bekabeling en apparatuur worden beschermd en uitvaltijd beperkt blijft. Met C-karakteristiek en 10 A nominale stroom past hij naadloos in veelvoorkomende licht- en krachtcircuits.De current-limiting technologie reduceert foutenergie en minimaliseert thermische en mechanische belasting. Het hoge schakelvermogen tot 6 kA op 230/400 V AC biedt extra zekerheid in uiteenlopende omgevingen, van woning tot utiliteit en industrie. Twee uitlostechnieken—thermisch vertraagd en elektromagnetisch—zorgen voor nauwkeurige selectiviteit. Onderbouw-montage van een hulpcontact bespaart tot 50% ruimte in de kast. Conform IEC/EN 60898-1, IEC/EN 60947-2 en UL1077.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 2,1 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
