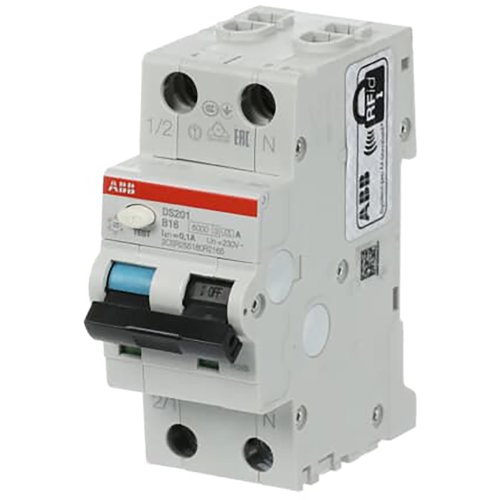

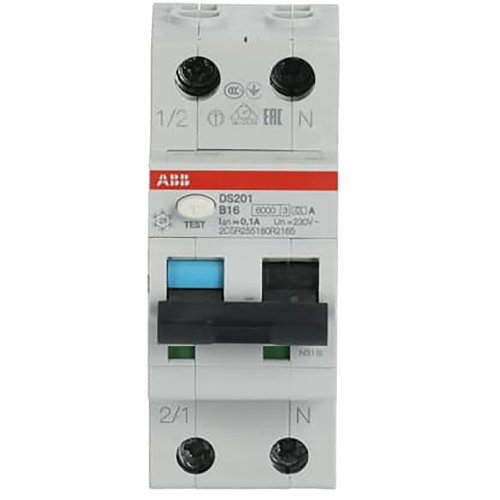

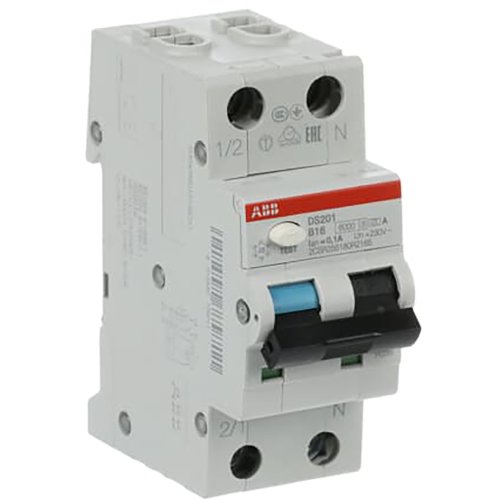

ABB aardlekautomaat b16a 1p+n DS201 B16 A100
Artikelnummer: 11001449
Artikelnummer fabrikant: 2CSR255180R2165
EAN Code: 8012542779711
ABB Componenten, System pro M compact, DS201 B16 A100, Aardlekautomaat 1P+N, B kar, 16A, 100mA, 6kA, DIN-rail, AC, B, A, 4,5, IP20, Onvertraagd
De DS201 B16 A100 uit de System pro M compact-serie is een aardlekautomaat voor eenfase-eindgroepen. Hij combineert beveiliging tegen overbelasting en kortsluiting met detectie van sinusvormige en pulserende gelijkstroom-aardfouten. Dankzij de 1P+N-uitvoering in twee module-eenheden blijft de rail overzichtelijk en compact.Met een B-karakteristiek voor algemene belastingen, 16 A nominale stroom en 6 kA afschakelvermogen biedt hij betrouwbare afschakeling in distributieborden. De 100 mA gevoeligheid helpt ongewenste stilstand te voorkomen en draagt bij aan brandrisicoreductie bij aardfouten. Bescherming tegen indirecte aanraking en aanvullende bescherming bij directe aanraking verhogen de bedrijfsveiligheid. Snel te integreren op din-rail en compatibel binnen System pro M compact, zodat uitbreiden en standaardiseren eenvoudig blijft.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Nom. foutstroom | 0,1 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | Overig |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Stootspanningsvastheid | 4 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 4,5 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
